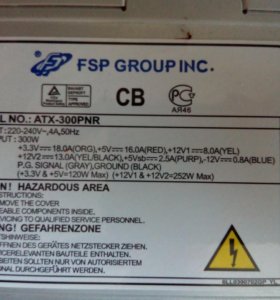

Всем привет. В данной статье рассмотрим ремонт блока питания FSP ATX-400 PNR.

FSP ATX-400PNR_2-min

Проблема данного экземпляра следующая:

При попытке запуска ПК (персональный компьютер), в котором установленный данный БП (блок питания), ни чего не происходит. БП сначала стартует и сразу же выключается, т. е. уходит в защиту.

Начнем диагностику с простого, а именно проверим напряжения на выводах из блока питания. На рисунке изображена распиновка 24х контактного вывода БП с указанными номинальными напряжений, которые мы и будем проверять. Для измерения воспользуемся мультиметром с настройкой на измерение напряжение постоянного тока (DC).

FSP ATX-400PNR_3-minСперва проверим напряжения дежурного питания, для общий щуп (масса) мультиметра присоединим к любому из выводов земли (Ground) БП, а второй щуп (потенциальный) — к выводу БП № 9 (Фиолетовый вывод).

Внимание: На моем мультиметре щуп массы — черный, потенциальный щуп — красный.

FSP ATX-400PNR_4-min

Мультиметр отобразил напряжение 5 вольт, что соответствует номинальному.

Далее проверим напряжения на выводах: 3.3 вольт (Оранжевый вывод),  5 вольт (Красный вывод) и 12 вольт (Желтый вывод). Для этого не вынимая щупа массы мультиметра, который подключен к земле (Ground), поочередно переключаемся потенциальным щупом по необходимым нам выводам БП.

Но перед тем как начать проверять необходимо с имитировать запуск БП. Для этого необходимо закоротить вывод № 16 PS-ON (Зеленый вывод) с любым выводом земли (Ground), после чего БП должен запустится и на остальные выводы поступит питание.

Проверка вывода 3.3 вольт (Оранжевый вывод):

FSP ATX-400PNR_7-min

Проверка вывода 5 вольт (Красный вывод):

FSP ATX-400PNR_6-min

Проверка вывода 12 вольт (Желтый вывод):

FSP ATX-400PNR_5-min

На первый взгляд все показатели в пределах нормы, но неисправность не исчезла.

Для дальнейшей диагностики БП будем его разбирать, для этого необходимо открутить винтики в указанных местах:

FSP ATX-400PNR_8-min

FSP ATX-400PNR_9-min

FSP ATX-400PNR_10-min

Далее аккуратно снимаем корпус:

FSP ATX-400PNR_11-min

Проведем визуальный осмотр элементов схемы БП:

FSP ATX-400PNR_12-min

Для удобства можно выпаять выводы питания БП из схемы:

FSP ATX-400PNR_13-min

При визуальном осмотре был обнаружен вздутый конденсатор:

FSP ATX-400PNR_14-min

FSP ATX-400PNR_15-min

Данный конденсатор имеет следующие характеристики: 1000 микрофарад , 10 вольт:

FSP ATX-400PNR_17-min

При диагностике данного конденсатор выявлена потеря его емкости, что делает его не пригодным к дальнейшей эксплуатации:

FSP ATX-400PNR_18-min

Необходимо заменить данный конденсатор на аналогичный по характеристикам. Допускается замена на конденсатора другой емкости, если разбежность не более 30 % в большую или в меньшую сторону от емкости заменяемого. Напряжение заменяющего конденсатора должна быть не менее заменяемого.

Замену произведем на аналогичный по емкости конденсатор:

FSP ATX-400PNR_16-min

FSP ATX-400PNR_19-min

Далее собираем БП и проверяем подключив его к ПК:

FSP ATX-400PNR_20-min

Процесс запуска прошел успешно. ПК запустился и работает в нормальном режиме.

Для более надежного способа проверки проведем тест стабильности через специальную программу AIDA64.

FSP ATX-400PNR_21-min

БП выдержал стресс системы продолжительностью 10 минут, а показатели напряжений были в пределах нормы.

На этом ремонт БП FSP ATX-400 PNR можно считать завершенным.
